服务介绍

服务分层介绍

为了尽可能的对项目进行解耦，mdp为一个服务拆分为6个jar，6个jar组合起来就组成一个服务。6个jar分别命名为启动层、请求处理层、业务层、持久层、实体层、接口适配层。

  • 启动层（server层）

    存放启动类，全局配置、配置文件。

  • 请求处理层（web层）

    主要是对访问控制进行转发，各类基本参数校验，或者不复用的业务简单处理等。

  • 业务层（service层）

    相对具体的业务逻辑服务层。

  • 持久层（dao层）

    数据访问层，通过mybatis+mybatis-flex能力，与底层数据库进行数据交互。

  • 实体层（pojo层）

    存放实体类、dto、vo、query、枚举类等。

  • 接口适配层（facade层）

    存放跨服务调用的接口，适配层包含为3个子模块：xxx-api、xxx-boot-impl、xxx-cloud-impl。

    • console-api

      • API层，用于封装跨服务的接口
        核心作用是封装跨服务交互接口，作为架构适配的统一入口。为实现 “一套代码兼容单体 / 微服务双架构”的设计目标，将所有跨服务调用逻辑收敛于此，通过不同实现类适配不同架构，降低架构迁移成本。

    • console-boot-impl
      单体架构下的 API 实现载体，采用 “本地直连” 方式：直接调用 console-service 层接口完成业务逻辑，避免远程调用开销，适配单体架构的性能需求。

      单体架构下，典型调用链：A服务Controller或者Service → B服务-api → B服务-boot-impl → B服务-service

    • console-cloud-impl
      微服务架构下的 API 实现载体，采用 “远程调用” 方式：封装 OpenClient 或 RPC 接口，通过调用远程服务的 console-web 层接口完成跨服务交互，适配微服务的分布式部署场景。

      微服务架构下，典型调用链：A服务Controller或者Service → B服务-api → B服务-cloud-impl → 远程调用 → B服务-web → B服务-service

依赖关系

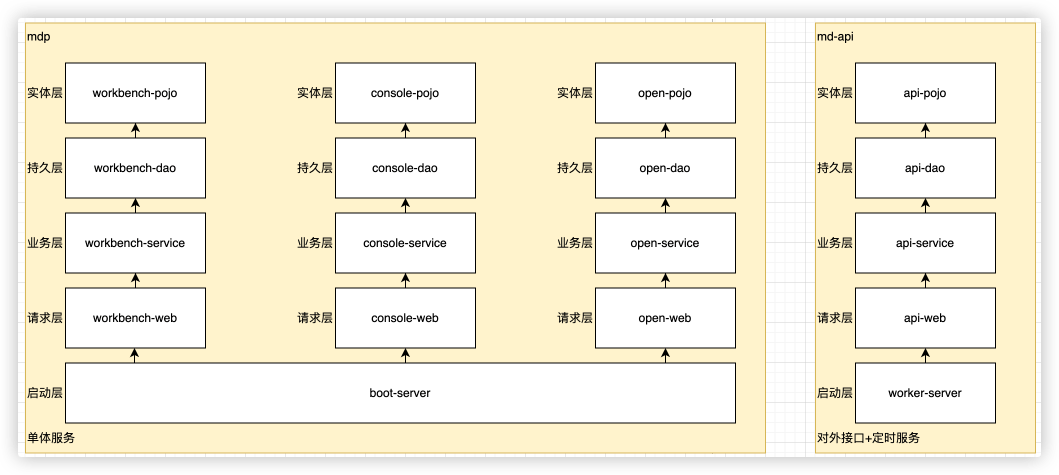

单个服务的依赖关系如下：

从图中可以看出，单体版的 boot-server 就相当于微服务版的 workbench-server+console-server + open-server。

微服务
mdp-服务分层
mdp-服务分层

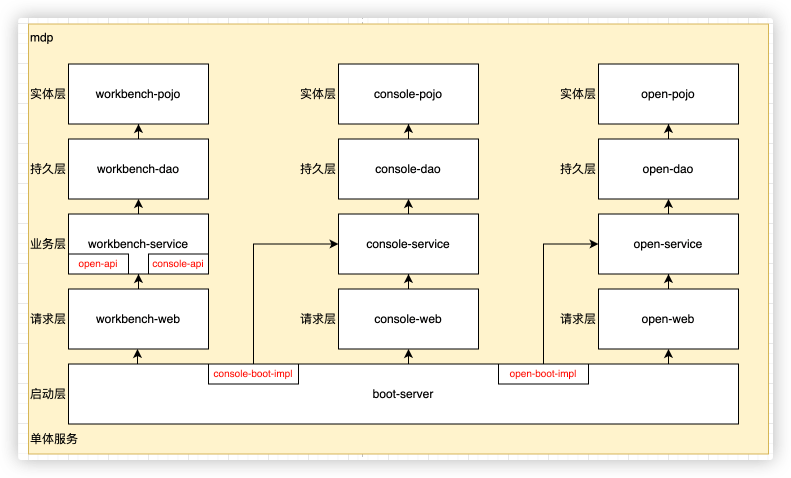

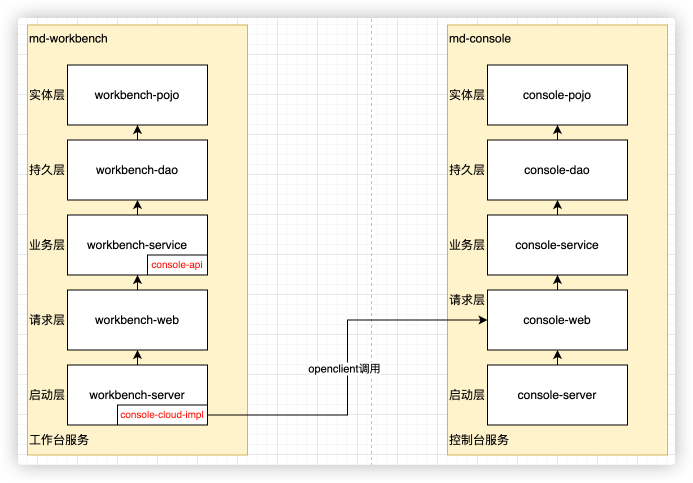

跨服务调用时，依赖关系如下：

对于api层的同一个接口，需要为单体版和微服务版提供2个不同的实现类，并将不同的实现类依赖加入单体版或微服务版的启动层。

微服务
mdp-服务分层
mdp-服务分层

关于worker-server和api-server

为什么单体版的worker-server等价于微服务版的api-server？

工作台、控制台、开发者中心3个服务用于处理Web端和移动端的业务逻辑，而定时任务和对外提供的数据的接口抽出来独立为1-2个服务即可解耦，亦可分担业务服务的压力。

在单体架构中

  • 需要web端和移动端的功能，只需要启动boot-server服务
  • 需要对外提供接口，只需要启动sop-gateway-server和worker-server（在开发环境可使用zookeeper，生产环境使用nacos）。
  • 需要定时任务，只需要启动PowerJob和worker-server。

在微服务架构中

  • 需要web端和移动端的功能，只需要启动工作台、控制台、开发者中心、inner-gateway-server。（使用nacos）
  • 需要对外提供接口，只需要启动sop-gateway-server和 api-server（使用nacos）。
  • 需要定时任务，只需要启动PowerJob和 api-server。

服务介绍

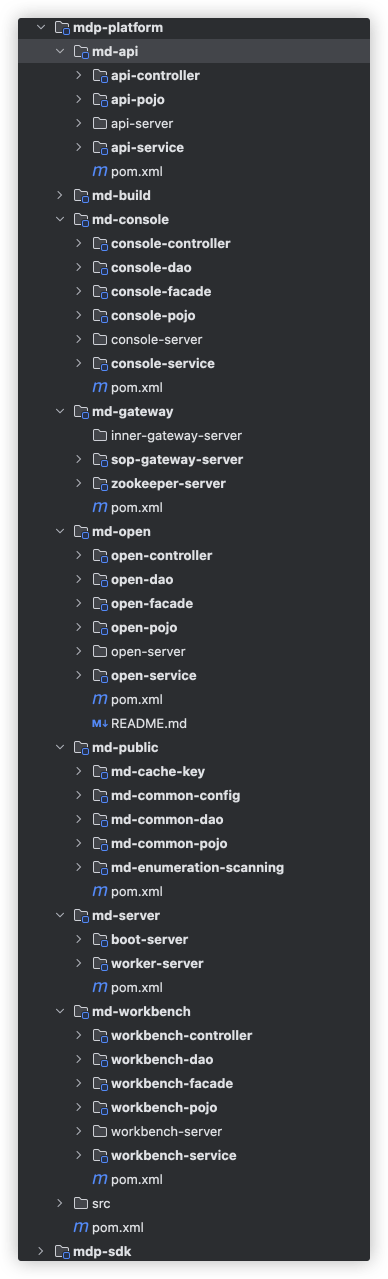

mdp-platform-目录结构
mdp-platform-目录结构

工作台服务

项目名：md-workbench。主要提供以下功能接口：

  1. 登录、退出、注册
  2. SSO、Oauth2等单点登录对接接口
  3. 应用列表、应用免密跳转
  4. 登录日志
  5. 消息中心
  6. 个人中心

控制台服务

项目名：md-console。主要提供以下功能接口：

  1. 组织、岗位、用户
  2. 资源（菜单、按钮、接口）、数据权限、角色
  3. 系统配置、字典、文件、操作日志
  4. 消息任务、消息管理、消息模板、接口配置、接口日志

开发者平台服务

项目名：md-open。主要提供以下功能接口：

  1. 应用管理、应用申请、应用审核

  2. 开放接口、接口文档、帮助文档、oauth2权限、接口调用日志、接口回调记录

  3. 应用-接口权限

  4. 事件管理、事件触发、事件推送记录

对外接口服务

项目名：md-api。微服务架构时使用。主要提供以下功能接口：

  • 单体架构中 worker-server 负责 定时任务执行、对外接口调用
  • 微服务架构中 api-server 只负责对外接口调用；worker-server 只负责定时任务执行。
  1. 对外提供的消息发送、短信发送、邮件发送接口
  2. 组织增删改查接口
  3. 用户增删改查接口

内部网关服务

项目名：inner-gateway-server。在微服务架构时使用，提供给Web端、移动端使用。主要提供以下功能接口：

  1. 接口鉴权
  2. 接口路由

接口网关服务

项目名：sop-gateway-server。在微服务和单体架构时使用，提供给第三方接口使用。主要提供以下功能接口：

  1. 接口鉴权、限流
  2. 对接口服务负载

单体服务

项目名：boot-server。在单体架构时使用，作为单体架构的启动层。主要提供以下功能：

  1. 工作台服务 全部功能
  2. 控制台服务 全部功能
  3. 开发者平台 全部功能
  4. 内部网关服务 全部功能

定时执行器服务

项目名：worker-server。在单体架构时使用。主要提供以下功能：

  • 单体架构中 worker-server 负责 定时任务执行、对外接口调用
  • 微服务架构中 api-server 只负责对外接口调用；worker-server 只负责定时任务执行。
  1. 对外提供的消息发送、短信发送、邮件发送接口
  2. 组织增删改查接口
  3. 用户增删改查接口
  4. 定时任务执行

定时调度器服务

项目名：PowerJob。分布式调度器，直接使用开源项目即可：https://gitee.com/KFCFans/PowerJob。主要提供以下功能：

  1. 定时调度

项目启动项

单体架构启动

开发环境
  1. 中间件
    • mysql
    • redis
    • zookeeper
    • 文件本地存储
  2. 后端服务
    • boot-server
    • worker-server
    • sop-gateway-server
    • PowerJob
  3. 前端项目
    • web-workbench
    • web-console
    • web-open

按需启动

  1. 需要系统功能时
    • 后端服务仅需启动 boot-server
    • 前端项目按需启动 web-workbench、web-console、web-open
    • 中间件仅需mysql、redis，无需nacos/zookeeper
  2. 需要对外提供接口时
    • 后端服务仅需启动 worker-server、sop-gateway-server。
    • 前端项目无需启动
    • 中间件需 mysql、redis，nacos/zookeeper(2选1)
  3. 需要执行定时任务时
    • 后端服务仅需启动 PowerJob、worker-server
    • 前端项目无需启动
    • 中间件仅需 mysql、redis，无需nacos/zookeeper

微服务架构启动

开发环境
  1. 中间件
    • mysql
    • redis
    • nacos
    • 文件本地存储
  2. 后端服务
    • console-server
    • workbench-server
    • open-server
    • api-server
    • inner-gateway-server
    • sop-gateway-server
    • PowerJob
  3. 前端项目
    • web-workbench
    • web-console
    • web-open

按需启动

  1. 需要系统功能时
    • 后端服务需启动 inner-gateway-server、workbench-server、console-server、open-server
    • 前端项目按需启动 web-workbench、web-console、web-open
    • 中间件需 mysql、redis，nacos
  2. 需要对外提供接口时
    • 后端服务仅需启动 api-server、sop-gateway-server。
    • 前端项目无需启动
    • 中间件需mysql、redis，nacos
  3. 需要执行定时任务时
    • 后端服务仅需启动 PowerJob、api-server
    • 前端项目无需启动
    • 中间件仅需mysql、redis，无需nacos
