架构介绍
提示
套源码同时兼容单体架构、微服务架构双部署模式，所以在部署时有如下区别：
| 微服务 | 功能说明 | 单体 | 功能说明 |
|---|---|---|---|
| inner-gateway-server | 内部接口网关：内部接口路由和鉴权 | boot-server | 单体版(boot-server)==微服务版:(inner-gateway-server+workbench-server+console-server+open-server)的所有功能 |
| workbench-server | 工作台：登录、注册、工作台相关接口 | ||
| console-server | 控制台：控制台相关接口 | ||
| open-server | 开发者中心：开发者中心相关管理、配置接口 | ||
| api-server | 对外接口：微服务版只承担开发者平台实际业务接口 | worker-server | 单体版一个进程兼两职：既是开发者平台实际业务接口，又是定时任务执行器 |
| worker-server | 定时执行器：微服务版只承担定时任务执行（PowerJob 执行器仅装在 worker-server） | ||
| sop-gateway-server | 开发者中心网关：负责对外接口鉴权、路由 | sop-gateway-server | 同微服务版 |
| PowerJob | 定时任务调度器：负责定时任务的配置和调度 | PowerJob | 同微服务版 |

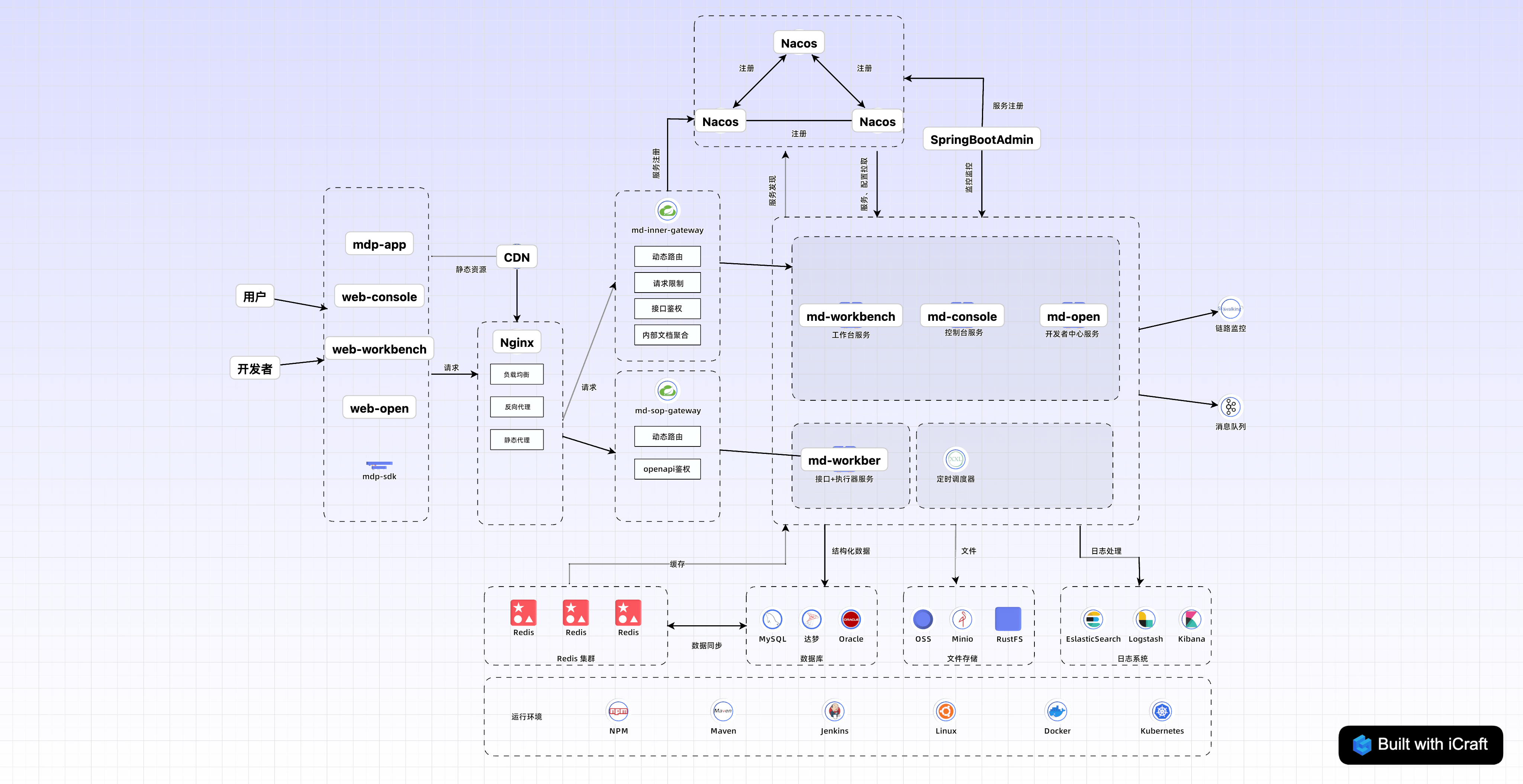

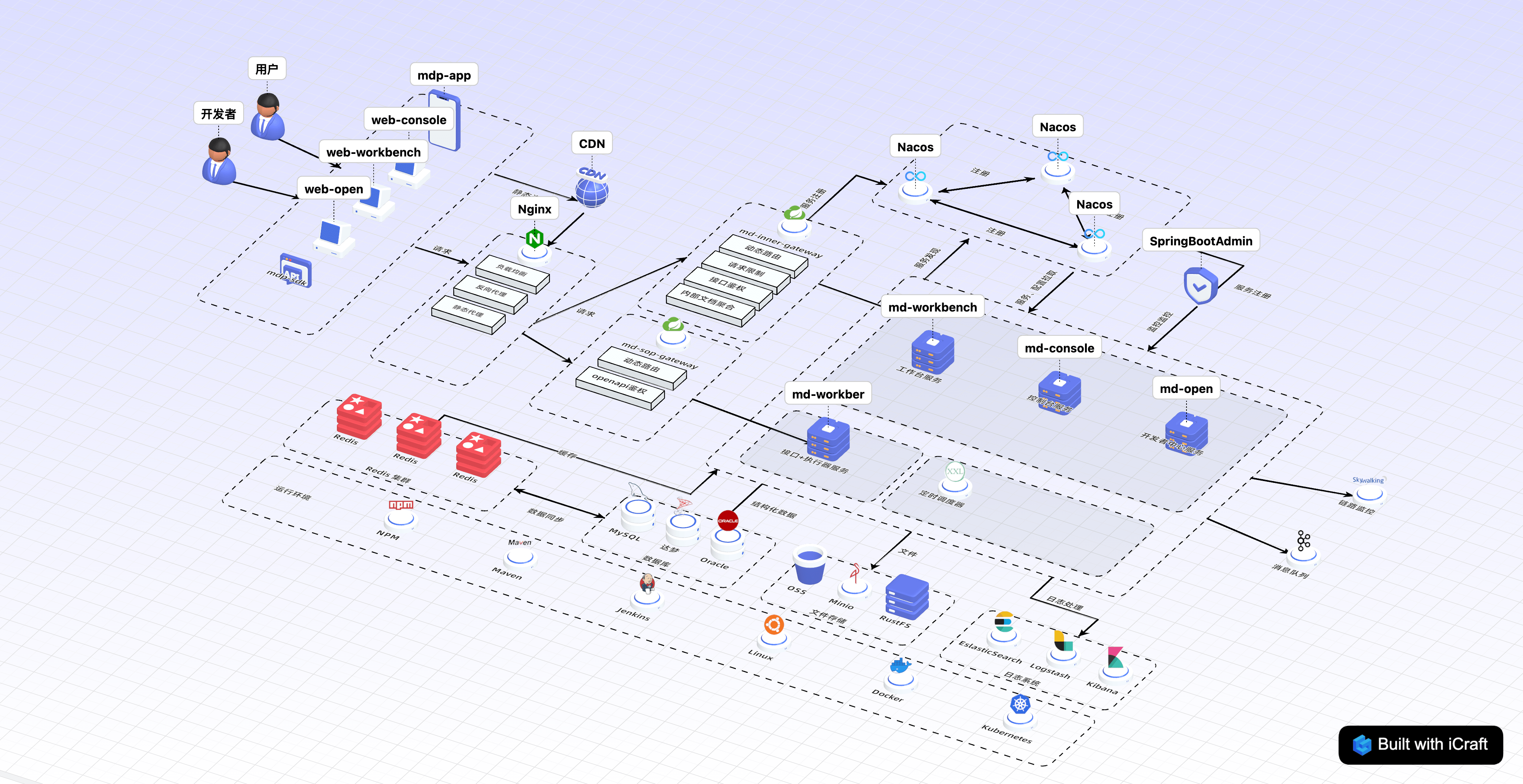

微服务版架构图
单体版架构图
1. 一套代码，两种部署形态
MDP 从设计之初就按同一套代码同时支持单体版和微服务版来做，而不是维护两个分支。做到这一点的关键机制是：每个业务域只有一套 Facade 接口，但提供两份同名实现，启动模块按需引入哪一份，就决定了这次是本地调用还是远程调用。
以开发者平台域（md-open）为例：
md-open/open-facade/
├── open-api # AppFacade 接口定义（调用方只认这个）
├── open-boot-impl # AppFacadeImpl → 注入 AppService，进程内直调
└── open-cloud-impl # AppFacadeImpl → 注入 AppApi（@FeignClient），HTTP 远程调用三个业务域（md-workbench、md-console、md-open）都是同样的 {域}-api / {域}-boot-impl / {域}-cloud-impl 三件套结构：
业务代码里
@Autowired AppFacade这一行在两种形态下完全相同，差异只体现在 pom 依赖了哪个 impl 模块。这也是为什么单体版切到微服务版不需要改业务代码。
这里要区分清楚项目里两套远程调用机制各管什么，否则很容易混淆：
| 机制 | 用在哪 | 例子 |
|---|---|---|
| OpenFeign（HTTP） | 业务域之间通过 facade 的跨域调用，走目标服务的 web 层 | open-cloud-impl 的 AppApi：@FeignClient(name = AppConstants.OPEN_SERVER, path = "/admin/app") |
| Dubbo（RPC） | 只用于开发者平台链路：sop-gateway-server 泛化调用开放接口实现方 | md-api/api-service 的 4 个 @DubboService 实现类 |
@EnableFeignClients 也只出现在 5 个微服务启动类（api / workbench / console / open / inner-gateway），boot-server、worker-server、sop-gateway-server 都不开。
此外还有一个配置开关 mdp.system.mode（boot / cloud）配合区分形态，详见重要配置项详解。
2. 服务分三组，只有一组被合并
按职责把所有后端进程分成三组，能一眼看出「等价」到底等价的哪部分：
| 分组 | 微服务版 | 单体版 | 是否被合并 |
|---|---|---|---|
| 核心业务（Web 端 / 移动端接口） | inner-gateway-server + workbench-server + console-server + open-server | boot-server | 是，4 合 1 |
| 开放平台（对第三方提供接口） | sop-gateway-server + api-server | sop-gateway-server + worker-server | 否，两版都要启动 |
| 定时任务调度 | PowerJob（开源）+ worker-server | PowerJob（开源）+ worker-server | 否，两版都要启动 |
需要注意：这里说的"单体版"只是核心功能单体——即面向 Web 端、移动端的业务接口全部收进 boot-server 一个进程。而开发者平台对外提供接口的能力和定时任务调度能力，单体版和微服务版的部署形态是一致的，都要额外起网关和执行器进程，区别只在执行器承担的职责多少（见第 3 节）。
boot-server 本身 dubbo.enabled: false，也不引任何 Dubbo 相关依赖——单体版的核心业务链路是纯进程内调用，完全不依赖注册中心。
3. worker-server 与 api-server 的区别（重点）
区别先说结论：两者对外提供的开放接口来自同一批实现（都依赖 api-web + sop-spring-boot-starter），而定时任务只有 worker-server 能执行（PowerJob 执行器只装在它身上）。于是同一份「对外开放接口 + 执行定时任务」的职责，在两种形态下是这样分配的：
- 单体版：worker-server 一个进程兼两职，既对外提供开放接口，又执行定时任务；
- 微服务版：这两职拆开——api-server 只对外提供开放接口，worker-server 只执行定时任务。
下面分别从依赖（3.1）和分工（3.2）两个方向验证这个结论。
3.1 依赖对比
从 pom 依赖看，差别集中在下面几行：
| 依赖 | worker-server | api-server | 说明 |
|---|---|---|---|
api-web | ✅ | ✅ | 开放接口的业务实现（消息、组织、用户等） |
sop-spring-boot-starter | ✅ | ✅ | 把业务接口暴露成开放平台接口（SOP 能力） |
md-powerjob-worker-spring-boot-starter | ✅ | ❌ | 全仓只有 worker-server 引入，即定时任务执行器 |
{域}-boot-impl（本地直调） | ✅ | ❌ | 能直接调用三大业务域的全部 service |
{域}-cloud-impl（Feign 远程调用） | ❌ | ✅ | 通过 HTTP 调用其他域的 web 层 |
dubbo-zookeeper-curator5-spring-boot-starter | ✅（dev） | ❌ | 由 pom profile 按环境切换注册中心 |
dubbo-nacos-spring-boot-starter | ✅（test/prod） | ✅ | api-server 固定用 Nacos；两处的 Dubbo 都是为开放接口链路服务的，与 facade 的 Feign 无关 |
对应的配置文件也是同样结论：powerjob.worker 配置段只存在于 worker-server/src/main/resources/application.yml。
上面说的"同一批实现"是实指：开放接口的 Dubbo provider 全部在
md-api/api-service（OrgOpenServiceImpl、UserOpenServiceImpl、MsgOpenServiceImpl、TokenOpenServiceImpl4 个带@DubboService的实现类），随api-web一起同时打进 worker-server 和 api-server 两个进程。所以两者的开放接口行为一致，差别只在这份能力有没有被打开。
3.2 分工差异
- 为什么单体版要身兼两职：①单体版为了尽量少启动服务，特意将开放接口和定时任务执行器合并到一起； ②worker-server 引的是
*-boot-impl，进程内就有三大业务域的全部 service，所以定时任务和开放接口都能直接调本地逻辑，不需要通过 Dubbo或Feign 。 - 为什么微服务版要拆分为2个服务：微服务架构就是尽可能的将不相关的业务独立出去，确保服务低耦合、高可用。
一个容易纠结的细节：worker-server 的 pom 里同样有
sop-spring-boot-starter和api-web（单体版需要它兼任接口实现），所以依赖层面它始终具备承接开放接口调用的能力。微服务版把它变成"纯执行器"靠的是配置开关而不是删依赖——dubbo.enabled=false，详见 3.3 节。——注意：如果两个进程都注册成了同一个 Dubbo 服务的 provider，网关会轮询到 worker-server。
3.3 用两个开关裁剪 worker-server 的能力
worker-server 是唯一把「开放接口」和「定时任务执行器」两种能力装进同一个进程的服务，MDP 为这两种能力各留了一个独立开关，不改 pom、不拆包就能按需关掉：
| 开关 | 关掉的是 | 源码依据 | 不配时 |
|---|---|---|---|
dubbo.enabled=false | 开放接口能力 | SopAutoConfiguration.java:24-29 的条件注解；该类在 :46-48 才扫描 @DubboService 的 bean 并通过 ApiRegisterRunner.reg(...) 把接口上报给网关 | 开（matchIfMissing=true） |
powerjob.worker.enabled=false | 定时任务执行器能力 | PowerJobAutoConfiguration.java:24 的条件注解；该类在 :29 才创建 PowerJobSpringWorker 去连调度中心 | 开（matchIfMissing=true） |
两个开关互不影响，四种组合对应四种角色：
dubbo.enabled | powerjob.worker.enabled | worker-server 实际角色 | 典型场景 |
|---|---|---|---|
| true | true | 开放接口 + 定时任务执行器 | 单体版完整形态 |
| false | true | 只做定时任务执行器 | 微服务版部署 worker-server 时建议这样配 |
| true | false | 只做开放接口（角色等价于 api-server） | 只用开发者平台、不用定时任务 |
| false | false | 两种能力都关，等于空跑一个进程 | 不要这么配 |
出厂配置的实际取值（两处都由 env 文件控制，注释就是作者留的使用提示）：
| 环境 | dubbo.enabled | powerjob.worker.enabled | 实际效果 |
|---|---|---|---|
| dev | true | false | 本地默认不连 PowerJob；要在本地跑定时任务，手动改成 true 并启动 PowerJob |
| test / prod | 未配置 → 开 | 未配置 → true | 两种能力全开，即单体版完整形态 |
也就是说：微服务版部署 worker-server 时，test/prod 的出厂值是"两项全开"，需要您在
application-{env}.yml里显式补一行dubbo.enabled: false，否则它会和 api-server 一起注册成同一批开放接口的 provider。
另有一个更弱的替代开关
powerjob.worker.allow-lazy-connect-server（PowerJobProperties.java:152，默认 false，true 表示连不上调度中心也允许启动），仅用于"本地没有 PowerJob 但想启动进程"的调试场景，不要拿它当关闭执行器的手段——该角色压根不需要时直接enabled=false更干净。
写法（worker-server 的配置全在本地 yml，它不接 Nacos 配置中心，见第 4 节说明）：
# worker-server/src/main/resources/application-{env}.yml
dubbo:
enabled: false # 关闭开放接口能力：不导出 provider，也不向网关上报接口
powerjob:
worker:
enabled: false # 关闭定时任务执行器：不连 PowerJob 调度中心临时验证可以直接用启动参数覆盖，无需改文件、无需重新打包：
java -jar md-worker-server.jar --dubbo.enabled=false
dubbo.enabled这个 key 不是 MDP 自定义的，而是 Dubbo 自动装配自身的开关；MDP 的SopAutoConfiguration复用了同一个属性，因此关一次就把「导出 provider」和「上报开放接口」同时关掉，不会留下"注册了但没接口"的半开状态。boot-server 也是用这个开关彻底关掉 Dubbo 的（见第 2 节）。
4. 单体版为什么也离不开网关和worker-server
开放平台这条链路天生就是一个独立的小微服务集群，原因有两个：
- 开发者平台的接口要对第三方开放，必须由
sop-gateway-server作为统一入口做鉴权、验签、限流、路由，不能和业务进程混部； - 网关拿到请求后，是通过 Dubbo 泛化调用（
GenericServiceInvoker）打到真正的接口实现方（worker-server / api-server）的——既然是 RPC，就必须有注册中心做服务发现。
为了让单体版尽量轻量，MDP 内置了一个开发用的注册中心：mdp-apps/md-gateway/zookeeper-server，直接运行 ZookeeperRegistryServer 的 main 方法即可在 2181 端口拉起一个嵌入式 ZooKeeper。
| 环境 | 服务发现中心 | 切换机制 |
|---|---|---|
| 开发（dev） | 内置 zookeeper-server，或自行部署 ZooKeeper | worker-server/pom.xml 的 dev profile 引入 dubbo-zookeeper-curator5-spring-boot-starter；application-dev.yml 中 dubbo.registry.address: zookeeper://localhost:2181 |
| 测试 / 生产 | 必须用 Nacos | test / prod profile 换成 dubbo-nacos-spring-boot-starter，地址由 @config.nacos.*@ 编译期注入 |
内置 zookeeper-server 仅供开发演示，生产环境禁止使用（代码里启动时会打 WARN 日志提示）。
单体版进程之间的依赖关系（箭头指向谁，谁就先启动），具体启动步骤见单体版启动：
只有 boot-server 与注册中心无关；boot-server 单独启动即可提供全部 Web/移动端功能，其余三个进程只在需要「对外开放接口」或「定时任务」时才启动。
5. 启动清单速查
| 形态 | 后端进程 | 数量 |
|---|---|---|
| 单体版 | boot-server、worker-server、sop-gateway-server、PowerJob | 4（开发环境另加 zookeeper-server） |
| 微服务版 | inner-gateway-server、workbench-server、console-server、open-server、api-server、worker-server、sop-gateway-server、PowerJob | 8 |
各服务的具体功能清单见服务介绍。
6. 依赖的两个开源项目
MDP 的开放平台与分布式调度能力不是从零实现，而是在两个开源项目之上做了二次封装：
| 能力 | 开源项目 | MDP 中的封装位置 |
|---|---|---|
| 开发者平台（应用管理、验签、接口授权、调用日志） | SOP（Simple Open Platform） | mdp-base/md-sop-support（sop-service-support + sop-spring-boot-starter，保留 com.gitee.sop 包名）；网关侧在 sop-gateway-server |
| 分布式定时任务调度 | PowerJob | 调度中心直接用开源发行包；执行器侧封装为 mdp-base/md-powerjob-worker-spring-boot-starter，仅 worker-server 引入 |
执行器与调度中心的连接参数在 worker-server/src/main/resources/application.yml：powerjob.worker.app-name、powerjob.worker.server-address（默认 127.0.0.1:17700）、powerjob.worker.protocol: http，注意 server 与 worker 之间要放通相应端口。
7. 小结
- 同一套代码：靠
{域}-boot-impl/{域}-cloud-impl双实现 + 启动模块换依赖，实现单体/微服务双形态，业务代码零改动； - 单体的边界：只有面向 Web/移动端的核心业务被合并成 boot-server，开放平台和定时任务两版都是多进程；
- worker-server 是唯一执行器：
md-powerjob-worker-spring-boot-starter全仓只装在这一个服务上，微服务版不能只靠 api-server 跑定时任务； - 能力靠开关裁剪，不靠删依赖：
dubbo.enabled=false关开放接口、powerjob.worker.enabled=false关执行器，两个开关独立，微服务版部署 worker-server 时推荐显式关掉前者（见 3.3）； - 注册中心看环境：dev 用内置 zookeeper-server（2181），test/prod 必须 Nacos，由 pom profile 与
@config.nacos.*@共同决定，详见编译期配置（filters）。
